睿频换代GPU升级 英特尔下代U有多牛?
[ 编辑:qiraosky | 时间:2014-11-13 19:55:44
| 浏览:173次 | 来源:德州电脑服务网 | 作者:德州电脑服务网 ]
2008年3月，英特尔正在开发的全新一代架构处理器的消息首次遭到曝光，这款代号名为Sandy Bridge的处理器产品一时间成为了众人瞩目的焦点。同时，吸引诸人关注的另一亮点还在于该架构处理器中会引用一个名为AVX（AdvancedVectorExtensions,先进向量扩充指令集）的技术，该技术将可提升在浮点运算、多媒体及有大量处理器运算需求的软体上的表现。 时隔2年之后，当年还停留在纸面上的Sandy Bridge已经成功制造出了成品，并且做好了年底上市的准备。虽然迄今为止，英特尔官方还没有任何关于SandyBridge这款产品的相关技术解析以及性能预览。但国内外诸多媒体铺天盖地的消息也并不妨碍我们进一步去了解英特尔下一代的全新产品 ―― Sandy Bridge的技术信息。
● 新品升级4位数 沿用酷睿命名 在了解Sandy Bridge技术之前，我们首先了解一下这款被Intel寄予厚望的架构新的命名方式。据称，Sandy Bridge将继续沿用酷睿这一命名方式，不过数字编号部分升级成为了4位。三条产品线分别为高端酷睿i7，中端酷睿i5和低端酷睿i3。而未来还将会推出基于相同架构的更为地段产品奔腾和赛扬处理器。

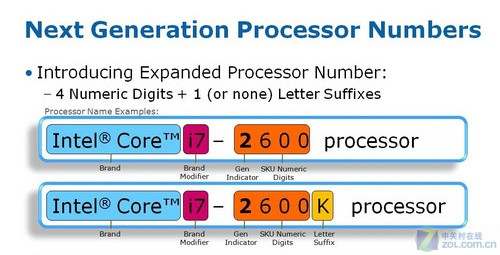

从已知的消息中我们了解到，新的Sandy Bridge酷睿家族在明年发布时将推出共13个型号。仍然沿用酷睿i7/i5/i3的品牌搭配子系列命名方式，编号上则采用四位数字： 其中第一位均为“2”，代表第二代Core ix系列，最后末尾往往还有一个代表不同含义的字母：K代表不锁定倍频，都是高端产品；S代表性能优化，原始频率比没有字母后缀的低很多，但是单核心加速最高频率基本相同，另外热设计功耗都是65W；T代表功耗优化，热设计功耗只有45W或35W，但是频率也是最低的。另外它们还将全部整合图形核心，而且SandyBrige的显示核心的频率也会拥有动态加速的功能。能够根据负载来自动调节频率的高低。 ● 加快32纳米普及 跟随摩尔定律步伐 另外据消息得知，Sandy Bridge将继续使用HKMG32nm工艺制造，无论高中低端型号产品都会整合GPU图形核心。与现有32nm酷睿i3/i5不同的是，Sandy Bridge将会将GPU与CPU完全融合在一个Die中，成为真正的融合架构。在移动性浪潮日益高涨的背景下，这点显得尤为重要，因为它实现了CPU和图形元件更紧密的融合，提供更优异的性能和功耗管理。摩尔定律使得英特尔能够为图形核心提供前所未有的更大晶片空间，每推出新一代产品都带来性能的显著提升，同时保持成本的低廉。 编辑观点： 32纳米所带来的低功耗高性能的优势可谓是有目共睹，在酷睿i3以及酷睿i5 600系列上，32纳米所带来的性能提升以及对功耗的精准控制让玩家再次对工艺制程有了更深刻的了解。英特尔下一代的Sandybrige采用32纳米工艺无疑是Tick-tock战略的一部分，不过我们可以看出，英特尔此次让新的工艺在主流产品上先发制人，加速了新工艺的普及化进程。也为未来Sandy Brige的上市奠定了更好的消费基础。另一方面，32纳米所带来的更小体积也为制造商在同等芯片面积内容纳更多功能提供了便利与基础，在Sandybrige上，我们能看到处理器与显示核心以及内存控制器的共存，而未来，更多功能的集成无疑会为我们带来更低的功耗表现，用户的性价比体验无疑会更进一步提升。（来源：中关村在线） |
